01 '리테이닝백' 일반 사면용 표준 횡단면도

     Standard Cross Section & Detail Drawing of Slope Stability

아래 도면은 그린폭스 '리테이닝백'의 사면용 표준횡단면도입니다.  사면의 경사, 토질, 붕괴형태, 지표수 또는 용출수의 유입 여부 등 내적•외적 요인에 따라 공법이나 자재의 양이 추가 변경됩니다.

리테이닝백(식생토낭) 표준횡단면도
리테이닝백(식생토낭) 표준횡단면도 상세그림A
리테이닝백(식생토낭) 표준횡단면도 상세그림B

02 '리테이닝백' 절토부 보강사면 표준 횡단면도

Standard Cross Section & Detail Drawing of Cut Slope Stability

아래 도면은 절토부 소일네일링 보강 사면에 그린폭스 '리테이닝백'을 적용한 도면입니다.  사면의 경사, 토질, 지표수 또는 용출수의 유입 여부 등 내적•외적 요인에 따라 자재의 강도, 물양 등이 추가 변경됩니다.

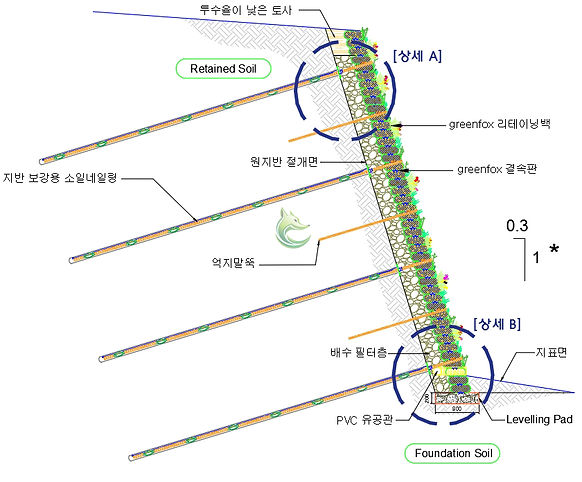

절토부 보강옹벽 리테이닝백(식생토낭) 횡단면도
절토부 보강옹벽 리테이닝백(식생토나 표준횡단면도낭)

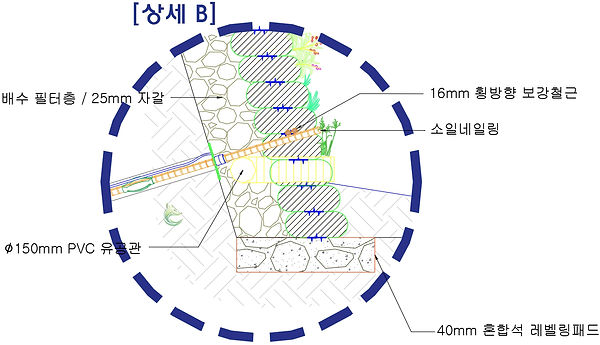

절토부 보강옹벽 리테이닝백 표준횡단면도(完)_상세B.jpg

03 '리테이닝백' 보강토옹벽용 표준 횡단면도 및 시공상세도

Standard Cross Section & Detail Drawing of Slope Stability

아래 도면은 그린폭스 '리테이닝백(식생토낭)' 보강토옹벽 표준횡단면도 및 시공상세도입니다.  옹벽 높이, 옹벽 전면의 지형, 옹벽 상단부의 구조물 여부에 따라 보강재의 강도, 위치, 길이 등을 정합니다.

리테이닝백 보강토옹벽 설계시 몇가지 검토사항

  • 식물의 생장을 위해 1:0.3 보다 완만한 경사도를 권장합니다.

  • 자연천이가 불리한 도심의 경우, 준공 후에도 씨앗을 보충해 줄 필요가 있습니다.

  • 절개면에 지하수 용출 가능성이 있을 경우 절개부 하단부터 유공관을 설치하며, 이때 유공관 주변에 25mm 자갈로 채우고 자갈은 부직포로 감싸 줍니다.

  • 리테이닝백(식생토낭)에 채워지는 토사는 뒤채움 보강토의 선벽기준과 같습니다.

  • ​다단옹벽의 경우 소단거리에 따라 달라지는 상재하중을 감안하여 안정성을 검토합니다.

리테이닝백 보강토옹벽 1단A.jpg

'리테이닝백'보강토옹벽 1단 표준횡단면도(보강재 사용)

Rewall 리테이닝백 2단 표준횡단면도_1.jpg

'리테이닝백'보강토옹벽 2단 표준횡단면도(보강재 사용)

리테이닝백(식생토낭) 조경용 옹벽 횡단면도

'리테이닝백' 조경용 옹벽 표준횡단면도(보강재 미사용)

'리테이닝백(식생토낭)' 지오그리드 결속 상세도

'리테이닝백'지오그리드 결속 상세도

리테이닝백(식생토낭) 옹벽 기초부 정면도
리테이닝백(식생토낭) 옹벽 기초부 단면도

'리테이닝백' 옹벽 기초부 상세도

'리테이닝백' 보강토옹벽  곡선구간 보강재 설치 상세도

리테이닝백(식생토낭) 보강토옹벽 모서리구간 상세도

'리테이닝백' 보강토옹벽  모서리구간 보강재 설치 상세도

리테이닝백(식생토낭) 보강토옹벽 곡선구간 상세도
